Blender - Curve Bezier

: Category: Blender; Hits: 522

Các thao tác với điểm (vertex) và tiếp tuyến (handle)

Công cụ Bezier

Khi vẽ các đường vector trong Blender, đó là bạn đang sử dụng Curve. Rất nhiều thao tác dựng hình hoặc chuyển động đều cần tới Curve.

Curve giúp bạn định hình 1 đường path chuẩn trong không gian 3d bằng cách điều chỉnh các handle. Từ các đường này bạn có thể
- Chuyển thành mesh để tạo face và xoay thành khối như các dạng bình, đài phun nước công viên, đèn dầu
- Làm trục xương để 1 tiết diện trượt lên tạo thành khối dạng chuỗi như vẽ tóc, vẽ quầy bar,..
- Làm đường cho các đổi tượng rải lên như ghế đá công viên
Curve định hình 1 đường dẫn của 1 chuyển động

Các thao tác cơ bản với Curve

Tạo đường Bezier Add > Curve > Bezier
Chỉnh sửa đường: Vào Edit Mode
Đóng đường thành vòng kín
- Alt c
- Chọn 2 đầu, nhấn f

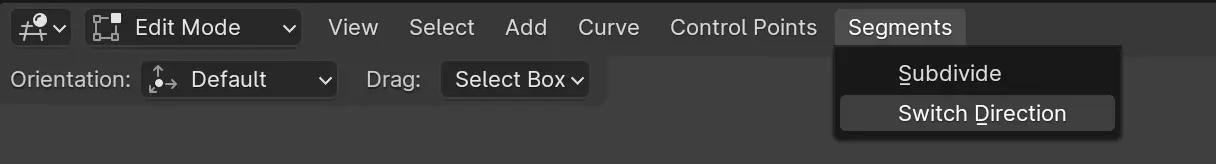

Spline - Segments
Làm dầy curve - [Properties] Curve > Geometry > Bevel: Depth
Đường Curve thuôn dần (taper) - Alt s scale control point ở 2 đầu

Control Point

g - Di chuyển Control point
Alt s - Scale control point
e - Thêm Control Point, thêm đoạn kéo dài spline
Thêm Control Point giữa 2 điểm: Segments > Subdivide
Nối 2 điểm (bằng segment) Control Point > Make a Segment
Thêm điểm, nối thêm segment
- Dùng Extrude và Selection: Control Point > Extrude Curve and Move e
- Dùng Pen tool
- Dùng Pencil

Handle

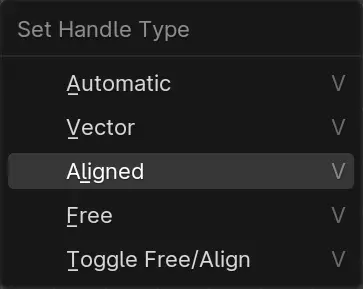

Menu content - nhấn v

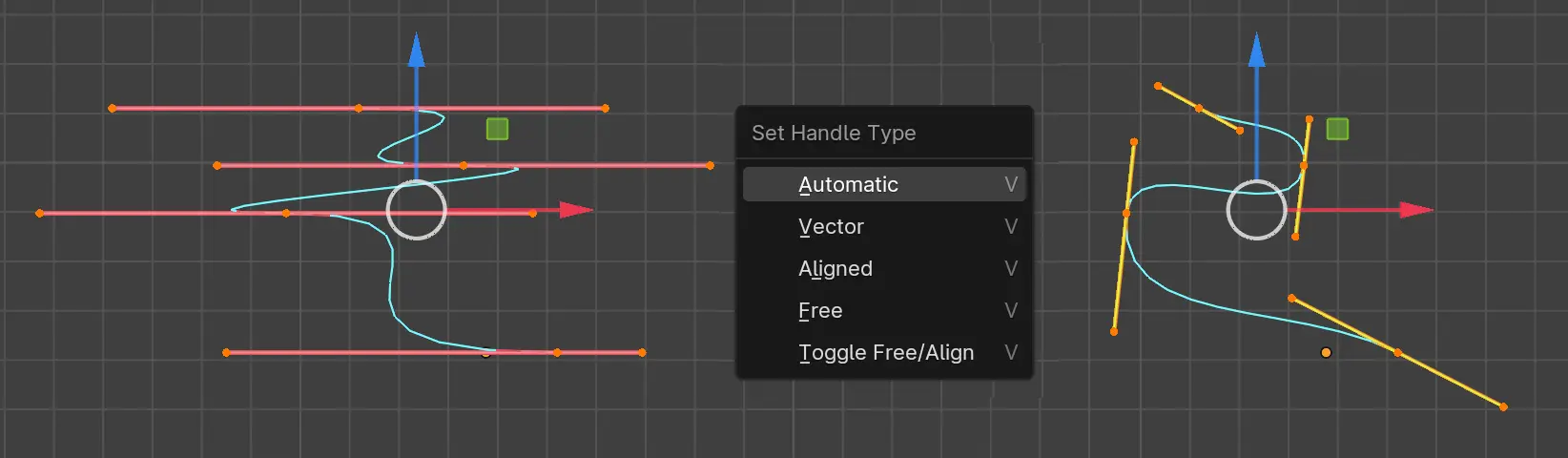

Automatic

Nhấn v và chọn Automatic

Free - red

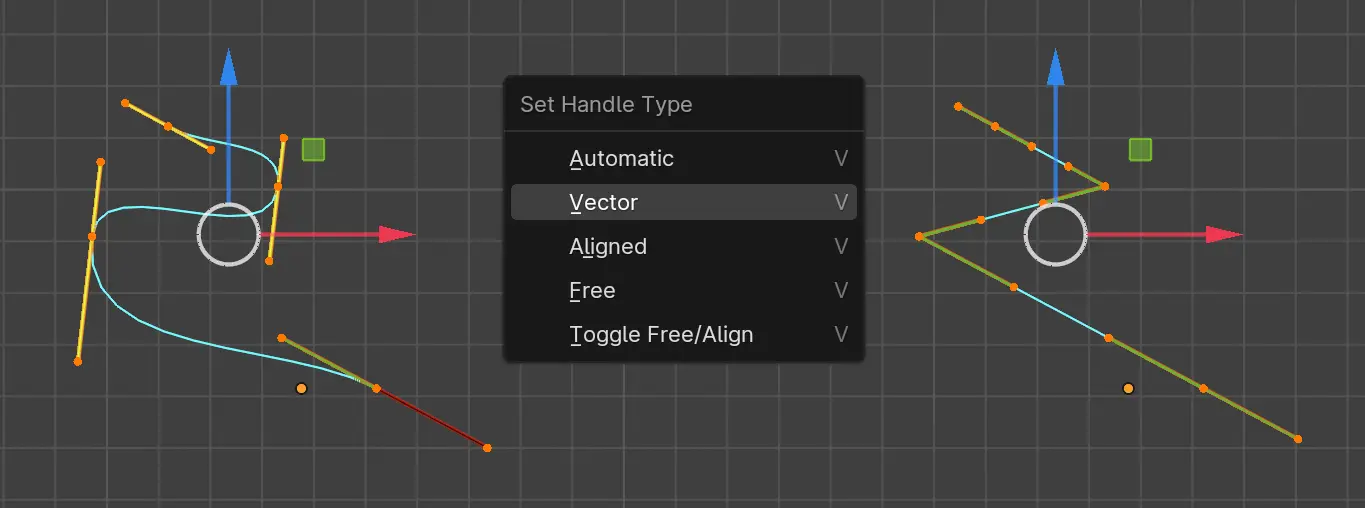

Vector

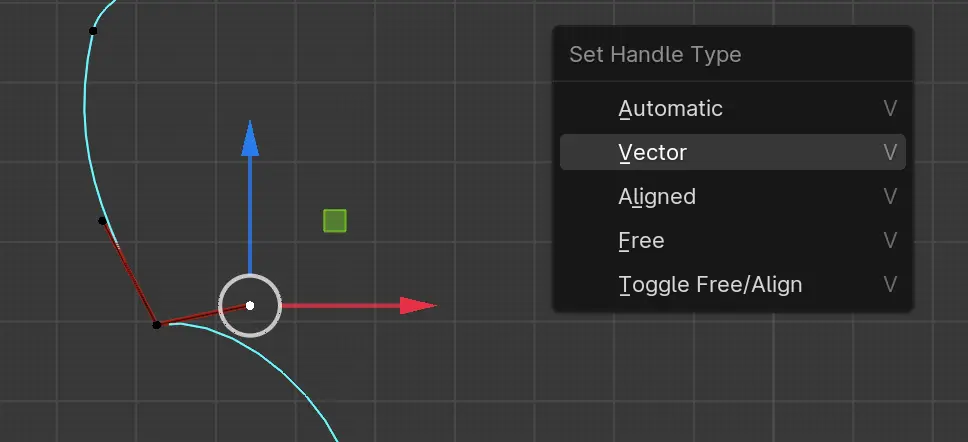

vector với vertex

vector với nhánh handle

Bẻ gẩy 1 bên nhánh handle

Chọn nhánh handle -- > vector

Link 2 nhánh tiếp tuyến lại với nhau

Phục hồi 2 nhánh vector thẳng hàng lại với nhau

Kéo 1 bên nhánh tiếp tuyến mà k thay đổi nhánh kia

Chọn 2 vetex ⟶ vector

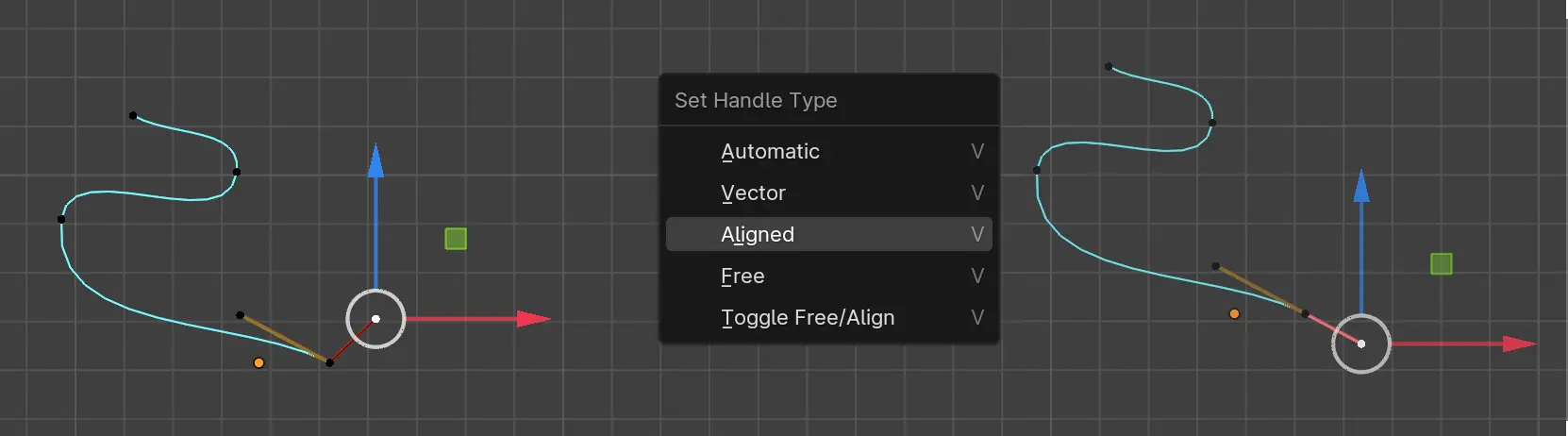

Chọn 1 nhánh handle ⟶ Aligned

⟶ Di chuyển nhánh này k ảnh hưởng nhánh kia

Hướng 2 nhánh handle của 2 vetex để tạo đường thẳng

Chọn 2 đầu nhánh handle ⟶ vector

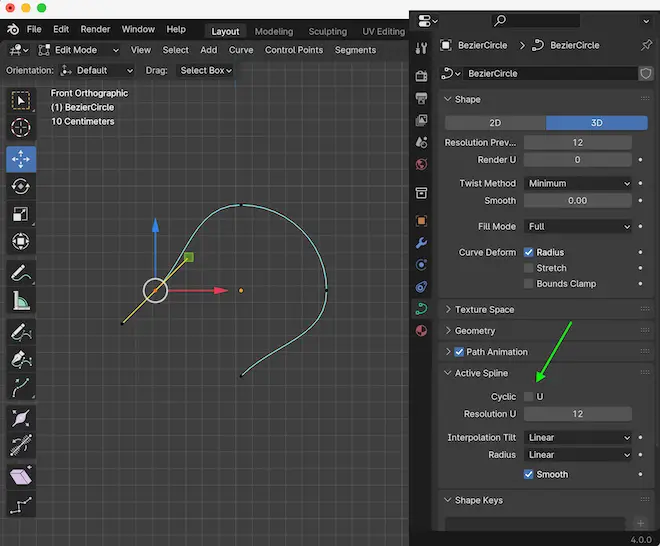

Mở một Cyclic (Spline đóng)

Close và Open

Các đường hở là Spline, các đường đóng là Cyclic

Ví dụ là 1 Curve Cycle

Curve > bỏ kiểm Cyclic (Trong Active Spline)

Insert Segment giữa 2 điểm

Control Point > Make a Segment

Insert đường thẳng giữa 2 điểm
